Regolare stepper driver

From wiki3dline
Jump to: navigation, search

La stampante 3Dielle è compatibile sia con i Driver A4988 da 1 ampere (in dotazione standar) che con i DRV8825 da 2,5 ampere.

I Driver A4988 possono gestire fino a 16 microstep, mentre i DRV8825 possono gestire fino a 32 microstep.

I Driver A4988 hanno il vantaggio di avere ottime prestazioni e sollecitare meno la scheda, i DRV8825 hanno elevate prestazioni ma si scaldano molto, quindi li consigliamo solo a chi ha già una certa esperienza.

Entrambi i driver si regolano allo stesso modo.




DATASHEET

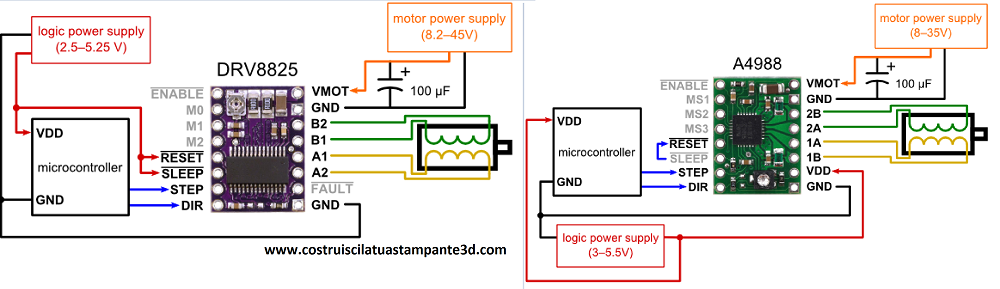

A4988 datasheet DRV8825.png




== Prima di procedere con la regolazione dei nostri stepper driver bisogna mettere in sicurezza la nostra 3DiElle e assicurarsi che non ci siano cavi o parti scoperte che possano arrecare danno a noi o alla stampante 3d. ==


Procurarsi un voltometro o tester e impostarlo nella scala corretta in Volt (lavoreremo nel campo 0 12 Volt) e un cacciavite ceramico.

Accendere la stampante

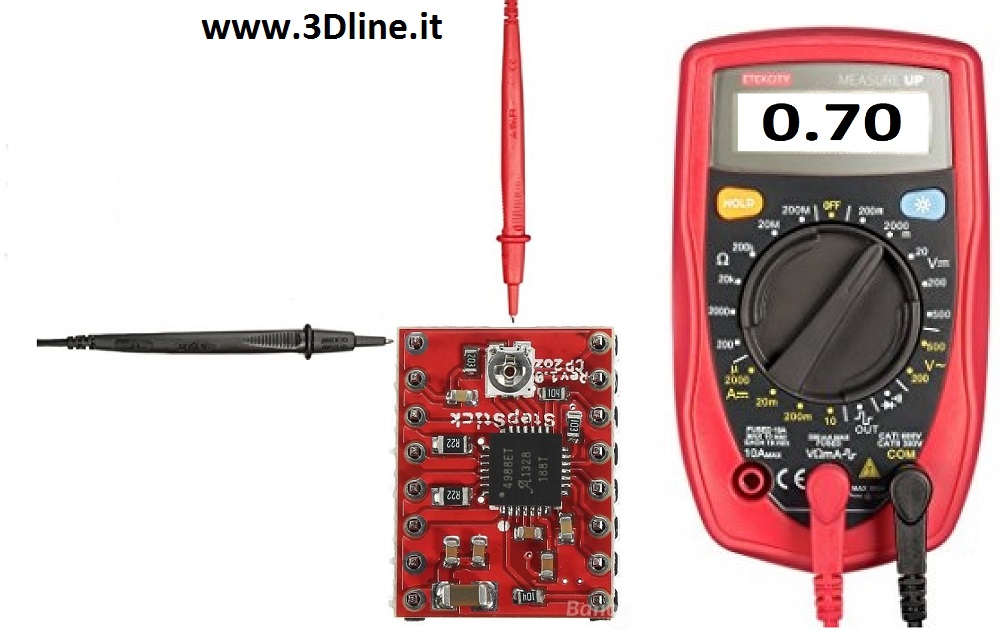

Toccare con il puntale nero il pin GND e con il puntale rosso la vite di regolazione presente sui diver e leggere il valore (Vref). Consigliamo di impostare la Vref tra un valore di 0,6 V e 1,0 V. Per regolare il valore corretto girare delicatamente in senso orario o antiorario con un caccciavite a testa in ceramica la vite di regolazione, per aumentare o diminuire la corrente, fino a quando non raggiungeremo il valore desiderato.

Regolazione A4988.jpg

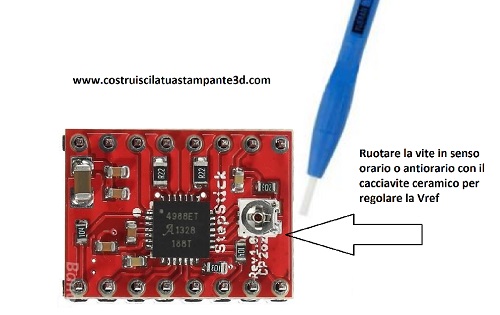

Regolazione con cacciavite ceramico.jpg
