Elettronica=

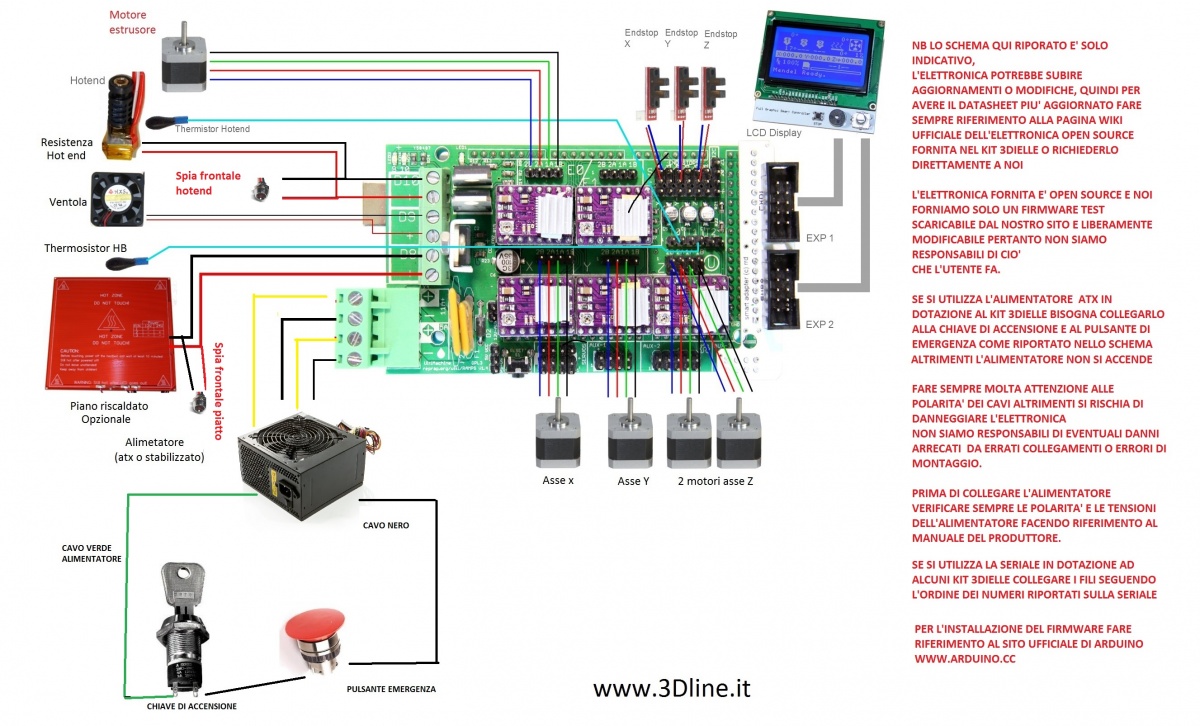

Per tutte le fasi del cablaggio elettronico bisogna sempre fare riferimento al datasheet!!





Installazione schermo LCD SAINSMART 2004

Individuare i 4 fori per le viti M3 come da foto ed inserire le 4 viti con i relativi dadi

Monitor lcd 2004 kit di montaggio stampante 3d 3dielle 3dline.jpg Istruzioni lcd sainsmart 2004 montaggio 3dielle.jpg

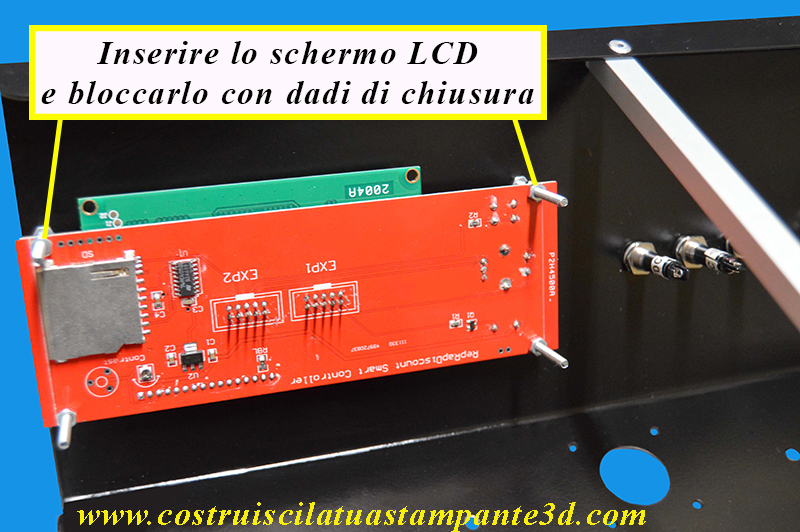

Inserire lo schermino e registrarlo con i dadi e i controdadi per regolare la distanza dalla lamiera

Schermo lcd 2004 stampante 3d configurazione 3dprinter.jpg

Collegamento schermo LCD SAINSMART 2004 a Ramps 1.4

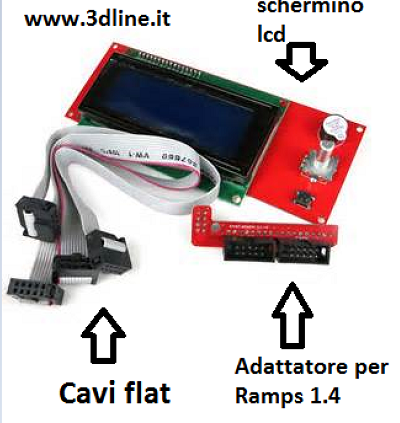

Individuare nella confezione i 2 flat cable, l'adattatore per ramps 1.4 e lo schermino.

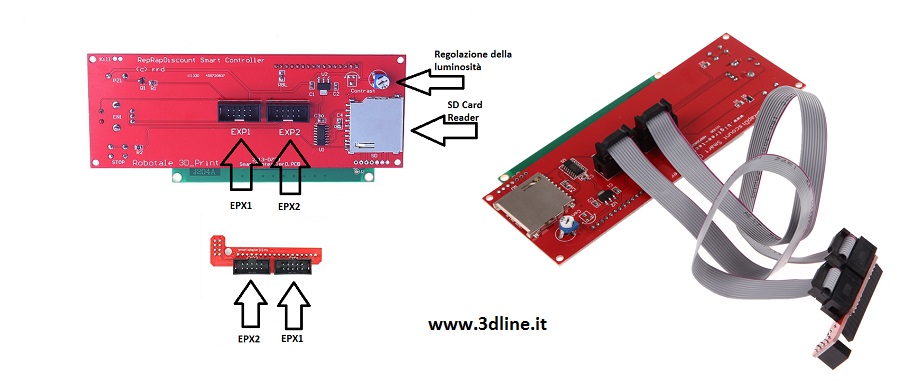

Collegare i Flet Cable come in figura sia allo schermino che al suo adattatore. Sul retro dello schermino sono presenti anche lo slot dell'SD card e il trim per regolare la luminosità dello schermino (NB su alcune versioni il trim della luminosità può essere più piccolo e in metallo)

Lcd retro.jpg

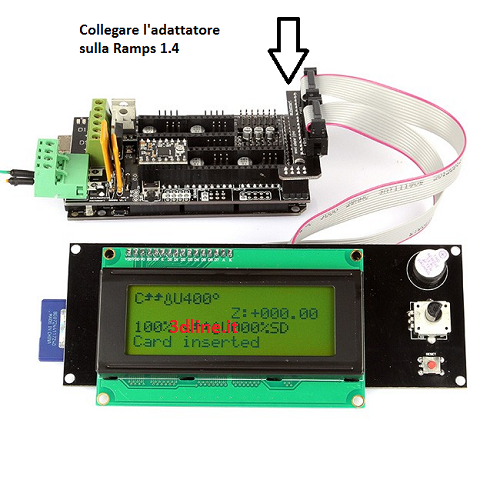

Collegare l'adattatore sulla ramps 1.4 come da foto

Collegamento lcd ramps.png

Installazione gruppo di alimentazione

DURANTE TUTTE LE OPERAZIONI DI CABLAGGIO NON COLLEGARE L'APPARECCHIO ALLA RETE ELETETTRICA!!!!

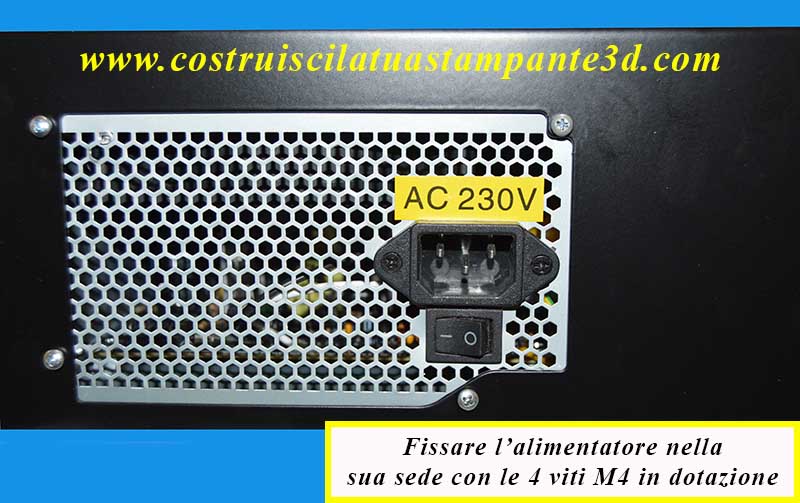

Individuare i 4 fori sul retro della scocca e fissare con le apposite viti l'alimentatore atx

Alimentatore stampante 3d dove montarlo.jpg

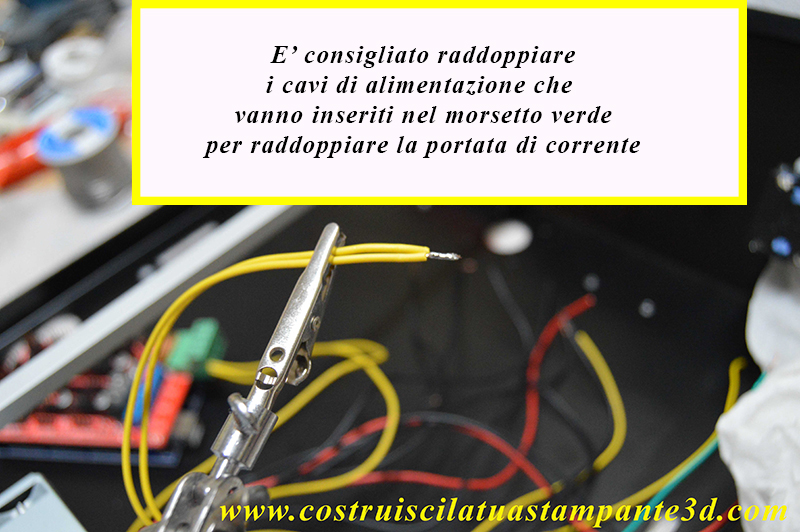

La nostra stampante 3d funziona a 12 V in continuo, quindi dobbiamo individuare i cavi Gialli +12V e Neri -12v, una volta individuati tagliare e pelare 4 cavi gialli e 4 cavi neri che andranno uniti a coppie e stagnati in punta. (ATTENZIONE QUESTA OPERAZIONE INVALIDA LA GARANZIA, IN ALTERNATIVA SI PUO' USARE UN CONNETTORE MOLEX CON I CAVI GIA' TAGLIATI)

Cablaggio elettronica stampante 3d.jpg



Inserire i cavi gialli e neri nell'apposito connettore verde stando attenti a non invertire le polarità!!

Istruzioni elettronica 3dielle stampante 3d in kit di montaggio.jpg




Installazione spie di segnalazione, fungo di emergenza, chiave/interruttore di accensione

Ora dobbiamo collegare il pulsante di emergenza e la chiave di accensione al nostro alimentatore atx.

Per poter accendere un alimentatore atx dobbiamo collegare tra di loro il cavo verde e un qualsiasi cavo nero.

Individare il cavo verde e uno nero, tagliarli e pelarli alla loro estremità.

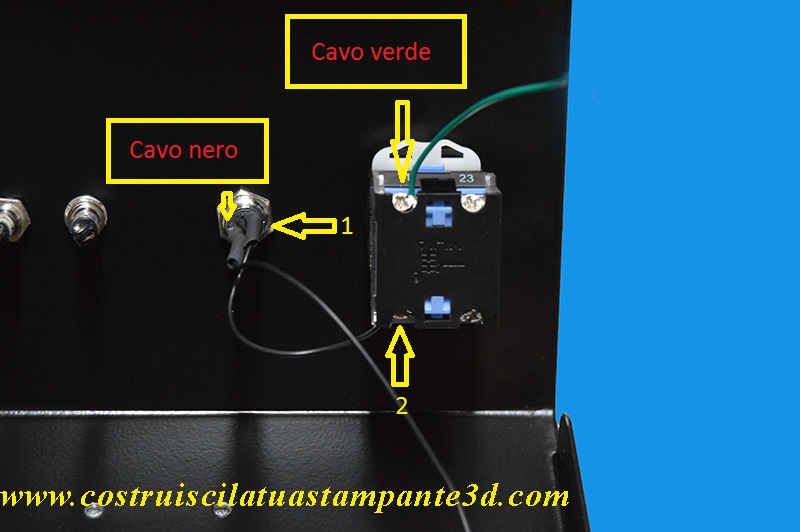

Saldare il filo nero ad uno dei 2 contatti della chiave di accensione (nb essendo una chiave interruttore non ha imporanza quale dei 2 contatti usiamo), prendere un pezzo di cavo di circa 5 cm, pelarlo alle estremità e saldarlo come mostrato in foto nella posizione N.1 e fissare con l'apposito morsetto a vite l'atra estremità nella posizione N.2 posta sul pulsante di emergenza. Collegare il filo verde sul morsetto del nostro pulsante di emergenza per completare il circuito

Schema di collegamento pulasante emergenza chiave accensione 3dielle stampante 3d-2.jpg

NBI CAVI SUL PULSANTE DI EMERGENZA DEVONO ESSERE SEMPRE COLLEGATI IN NORMALMENTE APERTO




Ora colleghiamo la nostra spia di accensione verde. Per fare ciò basta saldare un cavo giallo +12V e un cavo nero -12V alla nostra spia stando attenti a non invertire le polarità per non danneggiarla.

Senza titolo-10.1.jpg

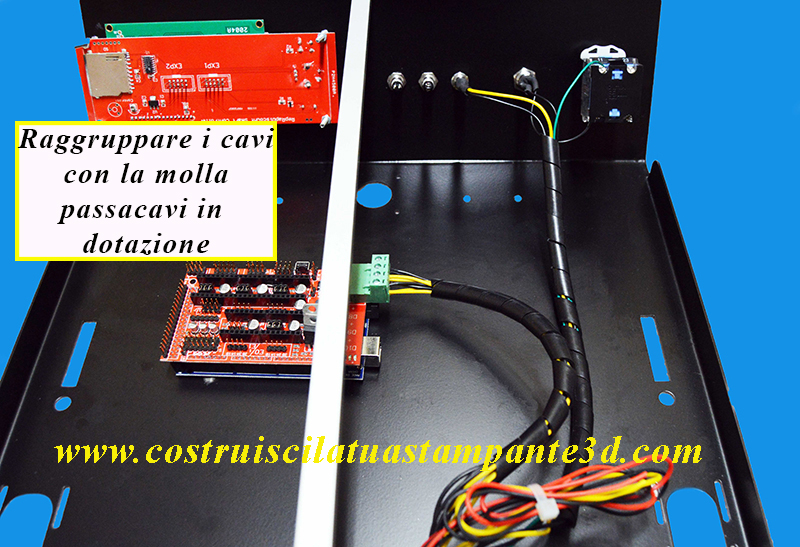

Ora raggruppare i cavi con un pezzo di molla in dotazione!

Istruzioni kit 3dielle elettronica.jpg

Collegamento motori

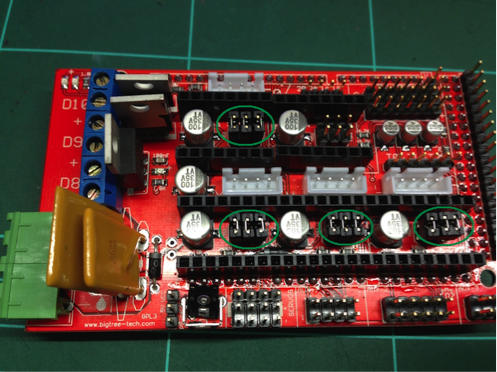

Prima cosa dobbiamo installare i jumpers sulla nostra ramps 1.4 il numero di jumpers per ogni motore definisce il numero di step. Mettendo 3 jumpers per motore con i driver in dotazione A4988 si impostano 16 microstep per un totale di 3200 microstep a rotazione completa, quindi otterremo una risoluzione molto alta.

Jumper ramps.png

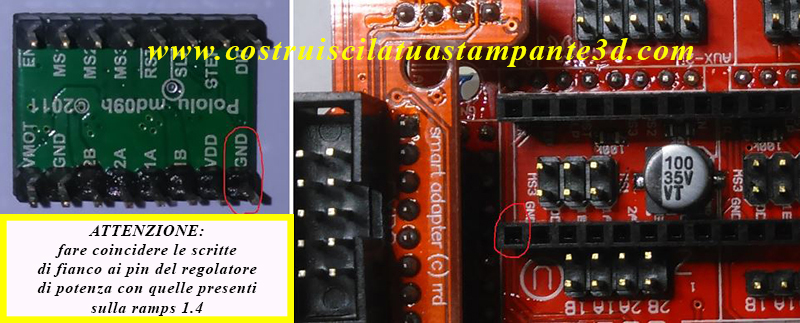

Una volta montati i jumpers dobbiamo montare i 4 stepper driver in dotazione nelle apposite sedi X-Y-Z-E0. Devono obbligatoriamente essere montati nel verso corretto per evitare danni alla scheda come mostrato in foto

Arduino e ramps.4.1.jpg

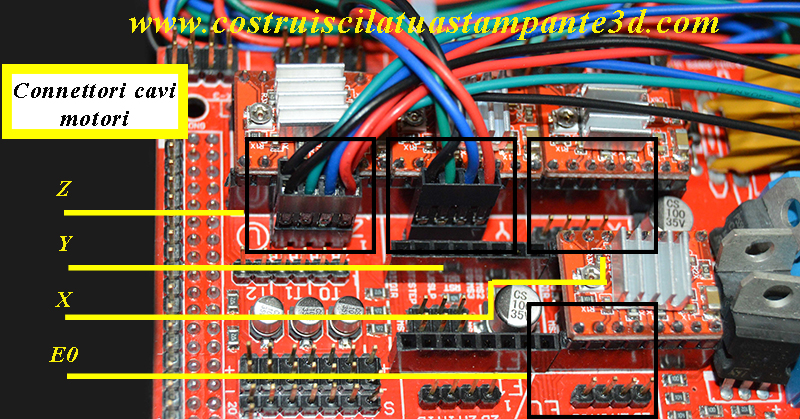

Collegare i motori degli assi X-Y-Z-E0 nelle apposite sedi. NB. I motori dell'asse Z hanno un doppio connettore e devono essere collegati in parallelo come in foto.

Connettori cavi motore ramps 1.4.jpg

Collegamento micro di finecorsa

Collegamento ventola-hotend-sensor temperatura
