Asse Y

Materiale necessario

-4 pattini lineari

-3 porta alberi da 12 mm

-1 porta albero da 12 mm con fori di fissaggio per il micro di finecorsa

-2 alberi da 12x350 mm

-1 carrello asse y

-24 viti M5

-2 viti M5x35mm con relativi dadi e rondelle

-1 stepper motor

-1 puleggia gt2

-1 cinghia corta

-1 cuscinetto 608 con vite m8, dado m8, e rondelle

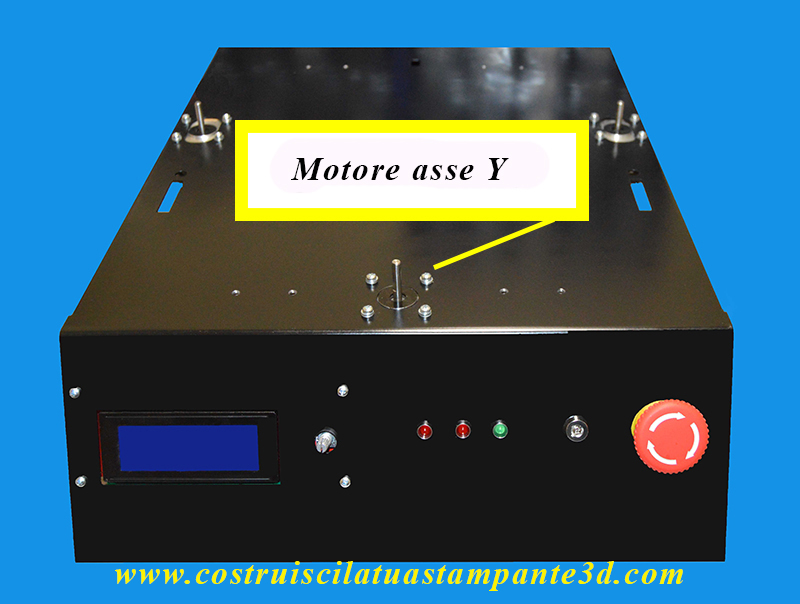

Individuare la sede del motore dell'asse y e fissarlo con le apposite viti M3 e rondelle alla lamiera.

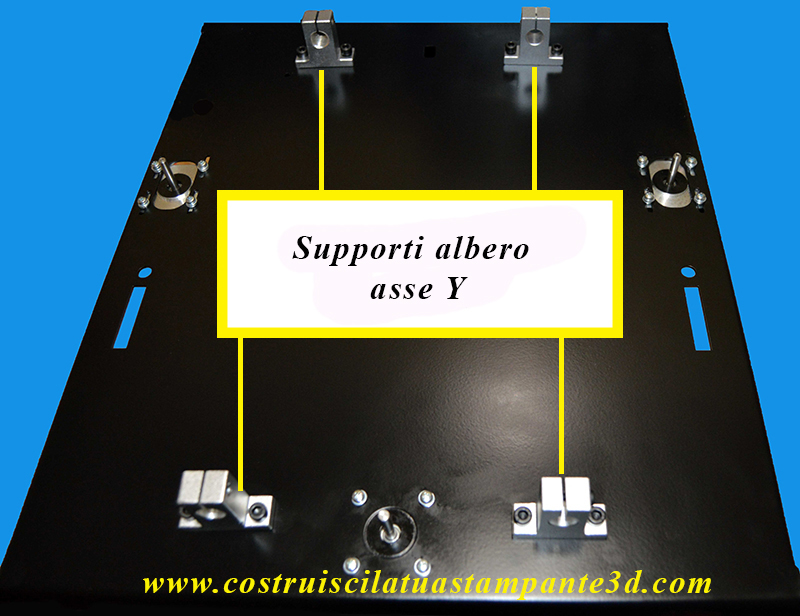

Individuare i fori di fisaggio dei porta-alberi da 12mm come in foto e avvitarli sulla lamiera con le apposite viti M5

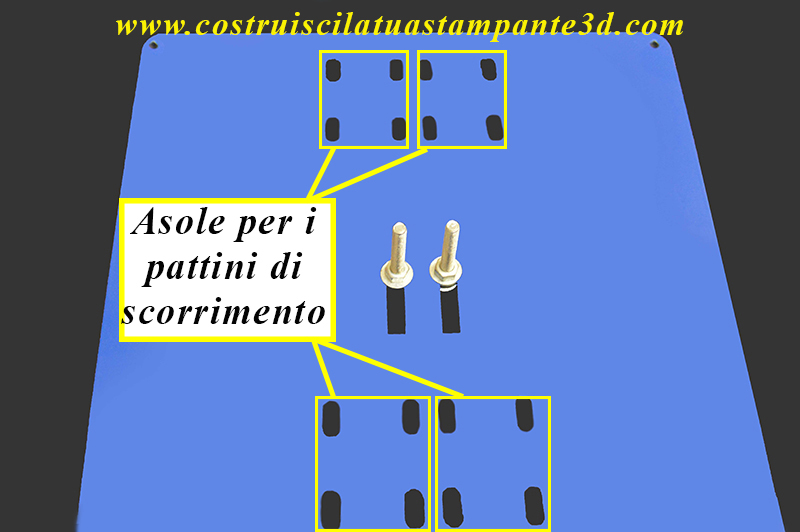

Individuare il carrello dell'asse y con le relative asole di fissaggio dei pattini

Fissaggio cinghie stampante 3d asse y.jpeg



-Inserire gli alberi da 12mm negli apposti supporti senza stringerli per verificare che siano in asse

-puntare i pattini al carrello dell'asse y con le apposite viti M5 e rondelle

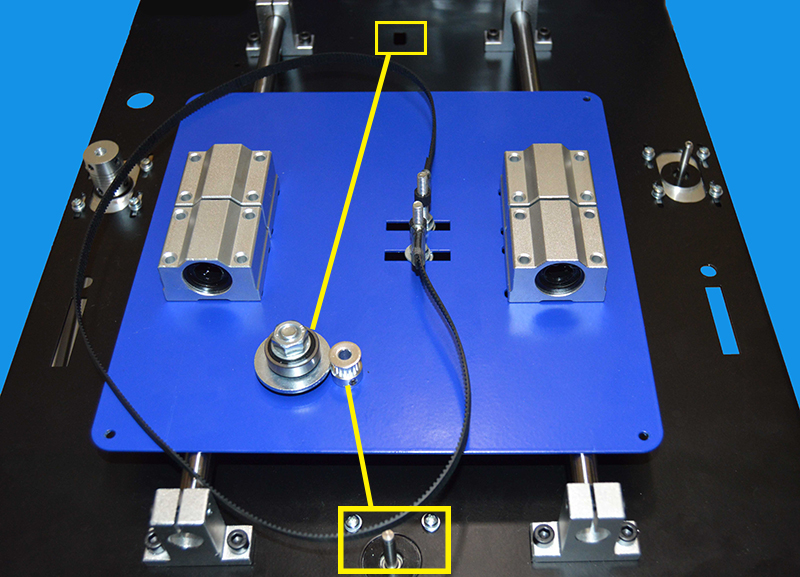

-Inserire la puleggia sul motore e montare il cuscinetto 608 di rinvio nella apposita sede

-Montare le cinghie sul carrello dell'asse y

Senza titolo-19.1.jpg




-Sfilare leggermete i portaalberi da 12mm

-Inserire il carrello sugi alberi da 12 mm

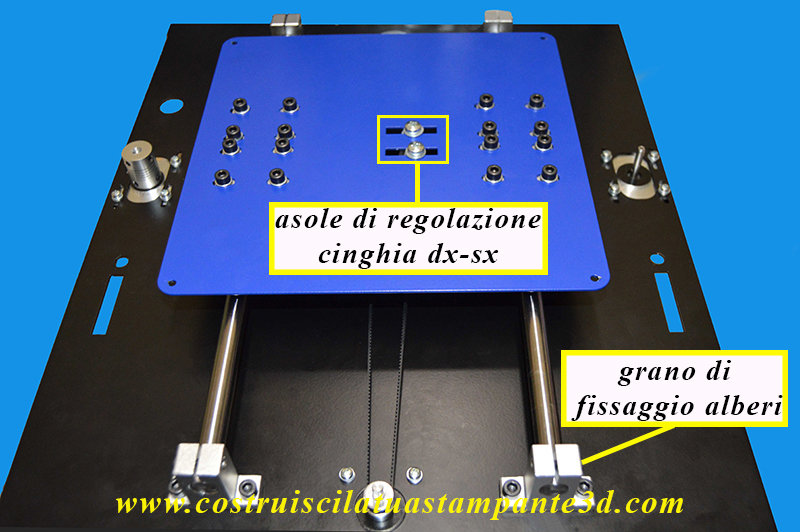

-Fissare e regolare la cinghia (NB. la cinghia deve essere regolata con le apposite asole sul carrello e tirando il cuscinetto di rinvio)

-Chiudere le barre all'interno dei supporti

-Fare scorrere il carrello più volte per tutta la sua corsa, se i pattini dovessero risultare duri allentare le viti, farlo scorrere e poi richiuderle.
