Asse Z

Costruzione asse Z 3DiElle

Materiale che ci occorre:

- 2 profili 32x32 a 4 cave da 300/400/500 mm

- 1 profilato 32x32 mm a 4 cave da 340 mm

- 2 alberi da 12 mm temprati e rettificati, lunghezza 260/360/460 mm

- 4 supporti albero con relative flange, viti e dadi

- 2 angolari e relative viti

- 2 viti asse Z con chiocciole

Individuare i profili 32x32 da 300/400/500 mm e avvitarci le 2 viti M8 a testa bassa a una delle 2 estremità

Come costruire una stampante 3d profilati asse Z.jpg

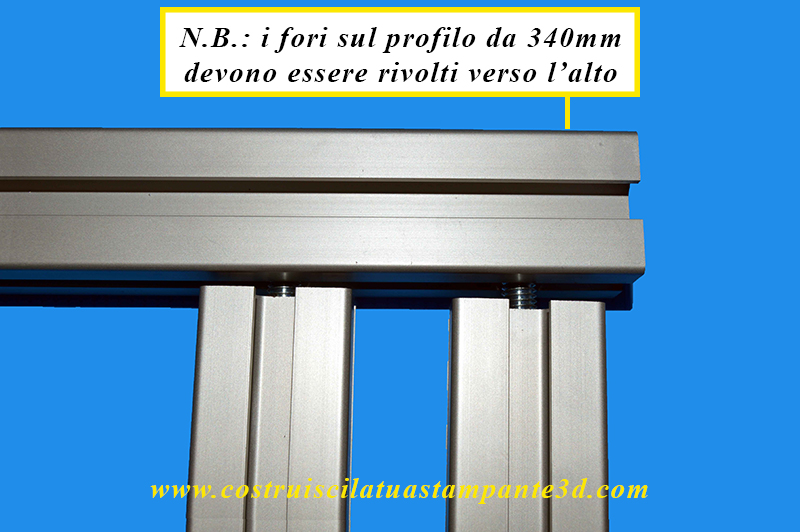

Individuare il profilato da 340 mm e farlo scorrere utilizzando la testa delle 2 viti avvitate in precedenza come guida. Attenzione: i 2 fori presenti sul profilo da 340 mm devono essere rivolti verso l'alto!(contrapposti alle viti!

Come costruire una stampante 3d struttura in profilati meccanica wiki 3dielle.jpg


Chiudere la struttura in profilati con una chiave a brugola sfruttando i 2 fori sul profilo da 340 mm

Costruisci la tua stampante 3d 3dielle asse z struttura in profilati 32 x 32.jpg

Individuare i supporti albero asse Z e inserirne uno per profilo (200/300/400) dal basso come da foto successiva. Utilizzare il dado come guida

Come costruire una stampante 3d asse z wiki 3dielle.jpg

A questo punto con una rotazione del supporto albero inserire il dado nella cava del profilo da 340mm. ripetere l'operazione anche sull'altro lato della struttura

Istruzioni montaggio stampante 3d 3dielle wikipedia.jpg

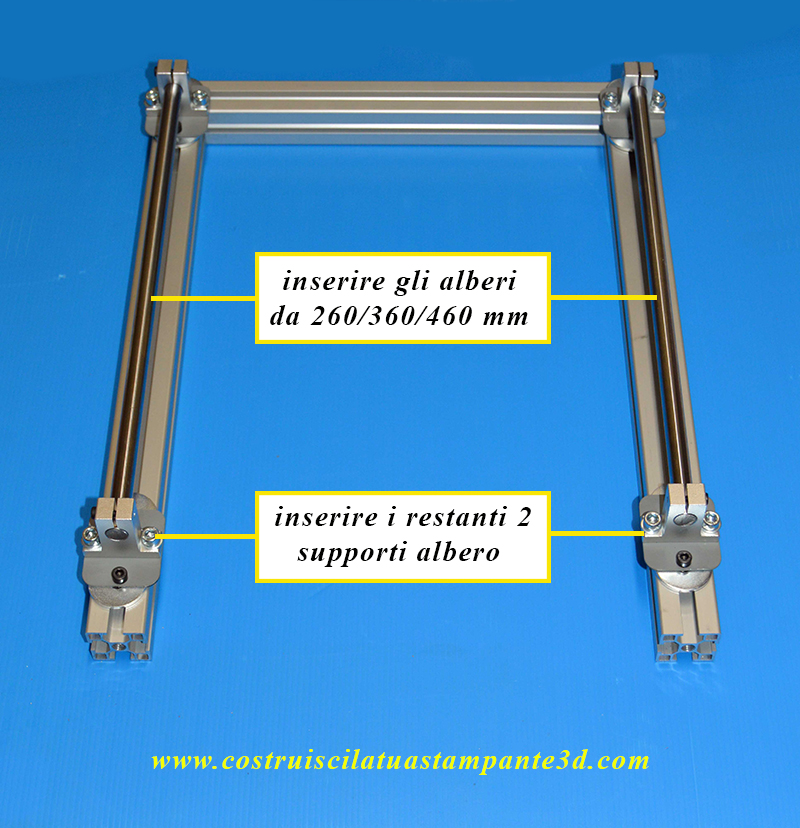

Individuare gli alberi temprati e rettificati con i restanti 2 supporti albero e montarli come da foto

(NB non stringere ora i grani di fissaggio delle barre, ma inserirle solo per allineare i 2 porta alberi)

Profilati 32x32 asse Z costruire una stampante 3d 3dielle.jpg




Ora prendere l'asse X montato in precedenza e inserirlo nei 2 alberi dell'asse Z come in foto:

Come costruire una stampante 3d asse z wiki 3dielle 3dprinter istruzioni.jpg



Reinserire gli alberi negli appositi supporti e cominciare a regolare e stringere tutte le viti

Regolazione asse z 3dielle kit di montaggio stampante 3d istruzioni wikipedia.jpg



Una volta strinte le viti dei portalberi dell'asse X vanno strinte le viti dei cuscinetti scs12, per effettuare questa operazione bisogna far scorrere più volte l'asse X lungo tutta la corsa dell'asse Z stringendo delicatametne le viti. Può essere necessario ripetere questa operazione più volte fino a quando l'asse non scorre in maniera molto fluida.

Regolazione asse X 3dielle istruzioni kit di montaggio.jpg

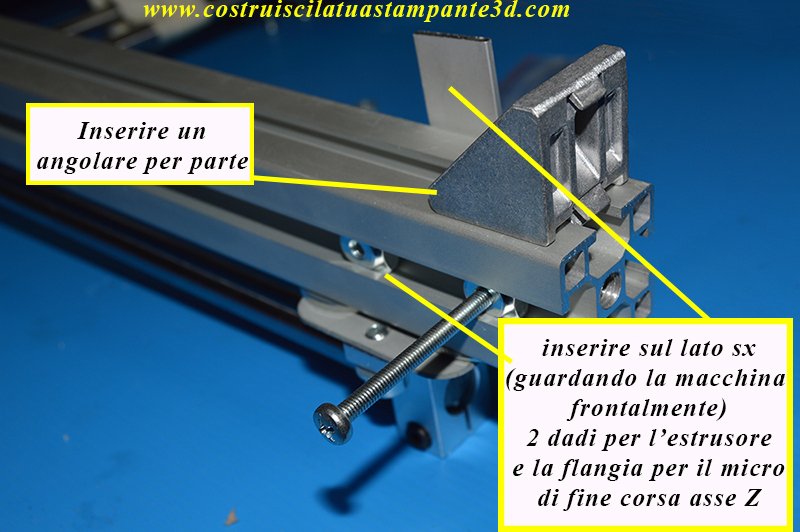

Ora inserire i 2 angolari nelle cave dei profilati dell'asse Z che andranno poi fissate al basamento e il suppoorto del micro di finecorsa dell'asse Z

Angolare meccanica costruzione stampante 3d.jpg

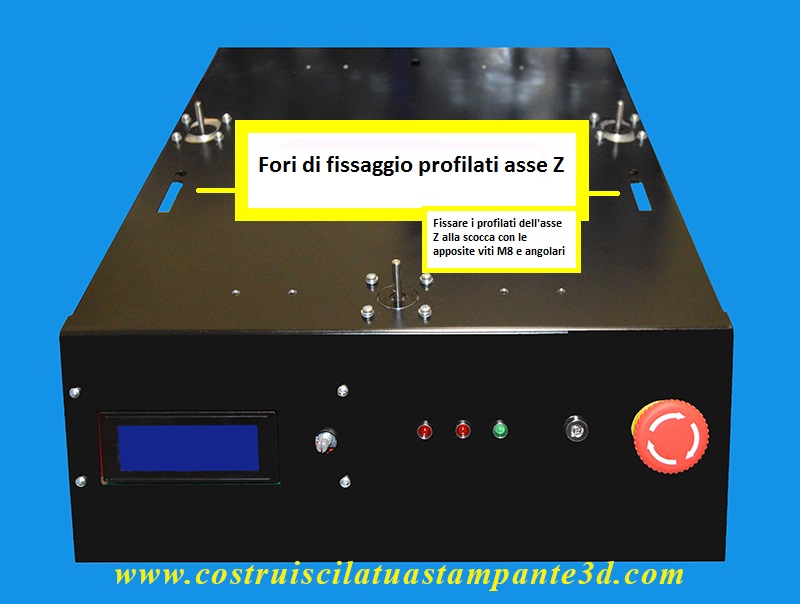

Individuare i fori di fissaggio dei profilati e degli angolari dell'asse Z sulla scocca della votra stampante 3d.

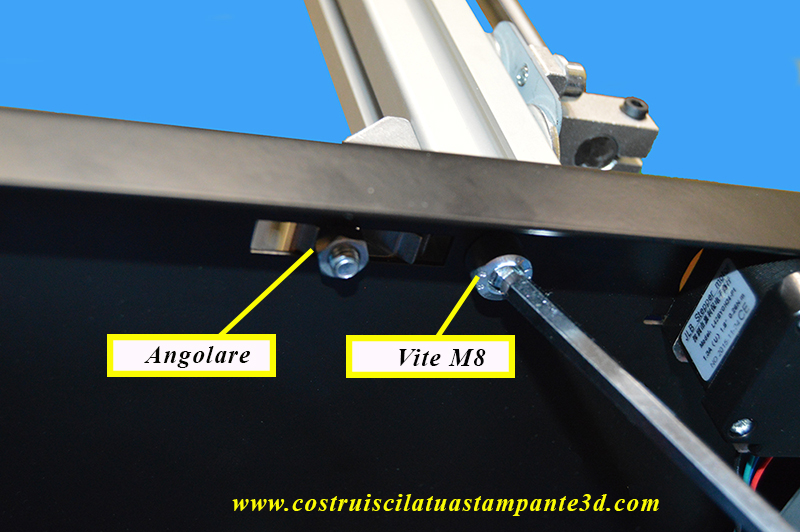

Avvitare alla scocca la struttura con le apposite viti M8 e gli angolari come in foto

Struttura in profilati basamento 3dielle alluminio meccanica stampante 3d.jpg

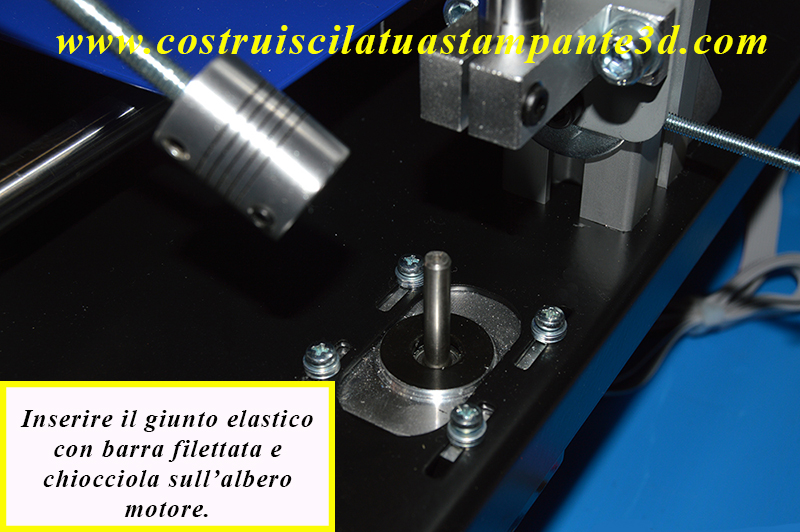

Fissare le 2 barre filettate con gli appositi giunti elastici agli alberi motore dell'asse Z

Chiocciole asse z 3dielle.jpg



Fissare le 2 chiocciale in polimero inserite nelle barre filettate alle 2 flange dell'asse z utilizzando le apposite asole

Chiocciole asse z 3dielle istruzioni di montaggio 3dielle.jpg

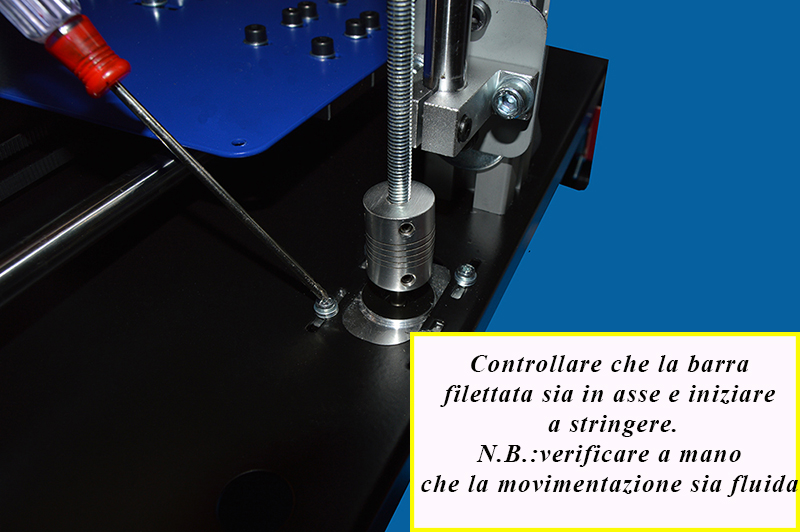

Verificare che le viti siano perfettamente in asse, altrimenti registrarle con le apposite asole di registrazione presenti sia sulle flange sia sulla scocca come in foto

(nb per mettere in asse in maniera corretta è possibile usare un calibro di precisione)

Assez stampante 3d chiocciola con barra filettata e giunto elastico 5x5.jpg
