Calibrazione piatto/piastra di stampa


Perchè è importante la calibrazione

• Se la piattaforma di costruzione è troppo lontana dall'ugello estrusore o se una parte della piastra è più lontana dall'ugello rispetto a un'altra, le costruzioni potrebbero non aderire alla piastra di costruzione.

• Se la piattaforma di costruzione è troppo vicina all'ugello estrusore, la piastra di costruzione può bloccare l'estrusione del filamento dall'ugello e graffiarsi o danneggiarsi.

•Il livellamento della piastra di costruzione contribuirà a garantire che gli oggetti aderiscano bene alla piastra.



COME CALIBRARE

Assicurarsi che la stampante sia completamente fredda.


Accendere la stampante, accedere al menù 2 e selezionare auto home.

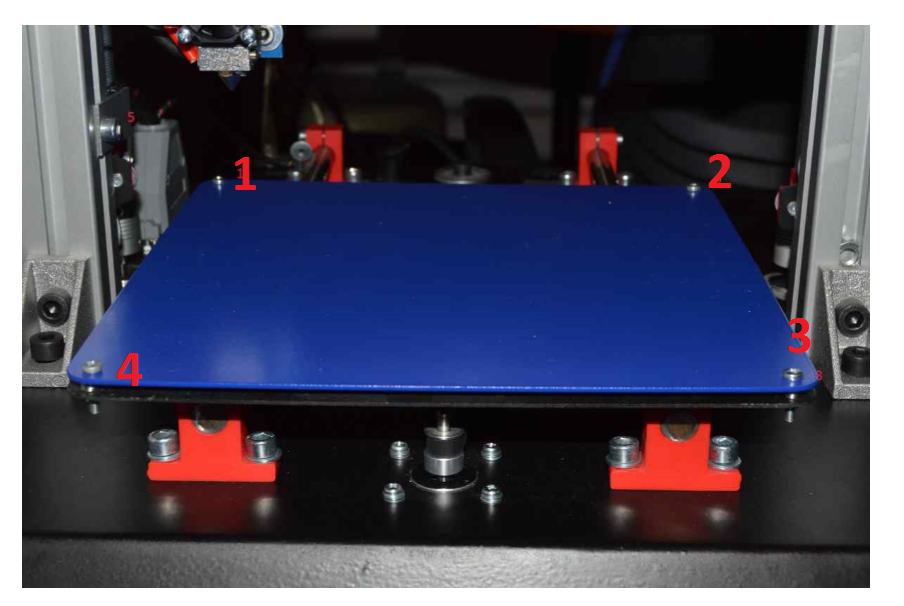

Spegnere e scollegare la stampante dalla rete elettrica Individuare le 4 viti di calibrazione del piano ( 1-2-3-4)

Calibrazione piano.png

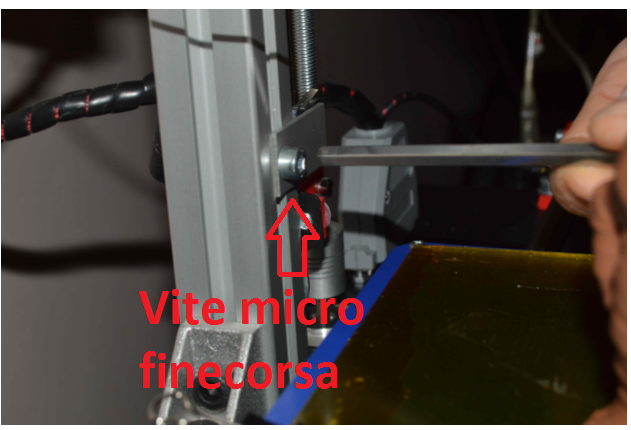

Individuare la vite del finecorsa

Vite micro finecorsa.png




Per livellare la piastra di costruzione, è necessario quindi regolare le 4 viti poste sulla piattaforma di costruzione.

Queste 4 viti abbassano e sollevano la piastra di costruzione.

• Serrando le viti si allontana la piastra di costruzione dall'ugello estrusore.

• Allentando le viti si avvicina la piastra di costruzione all'ugello estrusore.

• La distanza tra l'ugello estrusore e la piastra di costruzione deve essere circa lo spessore di un foglio di carta (0,1mm)

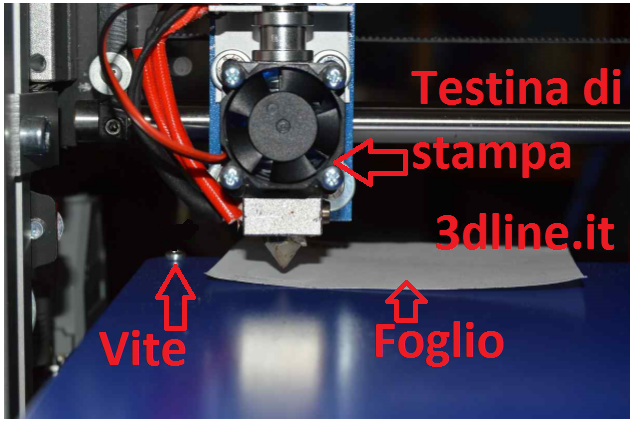

Una volta individuate partire dalla prima vite. Posizionare manualmente la testina di stampa vicino alla vite, prestando attenzione a non danneggiare nulla. Portare il piano di stampa a circa 0,1 mm dalla testina aiutandosi con un foglio serrando o aprendo la vite.



Finita la calibrazione del primo angolo portare manualmente la testina in prossimità della vite posta in fondo sul secondo angolo del piano. Ripetere la stessa procedura per tutti 4 gli angoli.

Se la procedura è stata fatta in maniera corretta, facendo scorre il foglio di carta tra il piano e l'ugello si dovrà sentire un leggero attrito.




Nel caso in cui le viti non garantiscano una corsa sufficiente per livellare il piano bisogna intervenire sulla vite che regola l'altezza del micro di finecorsa. Accendere la stampante, alzare la stampante accedendo al menù muovi asse.

Spegnere la macchina Svitare con una chiave a brugola del 6 mm la vite che blocca la staffa del finecorsa, alzarla o abbassarla nella posizione desiderata, bloccare con la chiave a brugola la vite , accendere la macchina e portarla in posizione di home tramite l'apposito comando.Ripetere la procedura fino a quando l'altezza del piano rispetto all'ugello è di circa 0,5 mm Precedere con le regolazione di fino del piano di stampa con le 4 viti come mostrato in precedenza.
